ساخت شارژ پایپ و نصب شارژ پایپ

مقدمه

دنیای خودروهای توربوشارژ همواره با چالش های مدیریت فشار و دمای هوا همراه است. یکی از قطعات حیاتی که نقش مستقیم در عملکرد سیستم اینتیک ایفا می کند، شارژ پایپ است. این لوله ها وظیفه انتقال هوای فشرده شده توسط توربوشارژر به سمت اینترکولر و سپس دریچه گاز را بر عهده دارند. در بسیاری از خودروهای شهری، شارژ پایپ های فابریک از جنس پلاستیک فشرده ساخته شده اند. به طوری که در برابر فشارهای بالای بوست (Boost) و حرارت زیاد موتور، به مرور زمان دچار ترک خوردگی یا تغییر شکل می شوند.

به همین دلیل، بسیاری از علاقه مندان به دنیای تیونینگ خودرو و افزایش راندمان، به سمت پروژه های شخصی سازی حرکت می کنند. فرآیند ساخت شارژ پایپ و نصب شارژ پایپ نیازمند دانش فنی، دقت در انتخاب متریال و رعایت اصول آیرودینامیک جریان هواست.

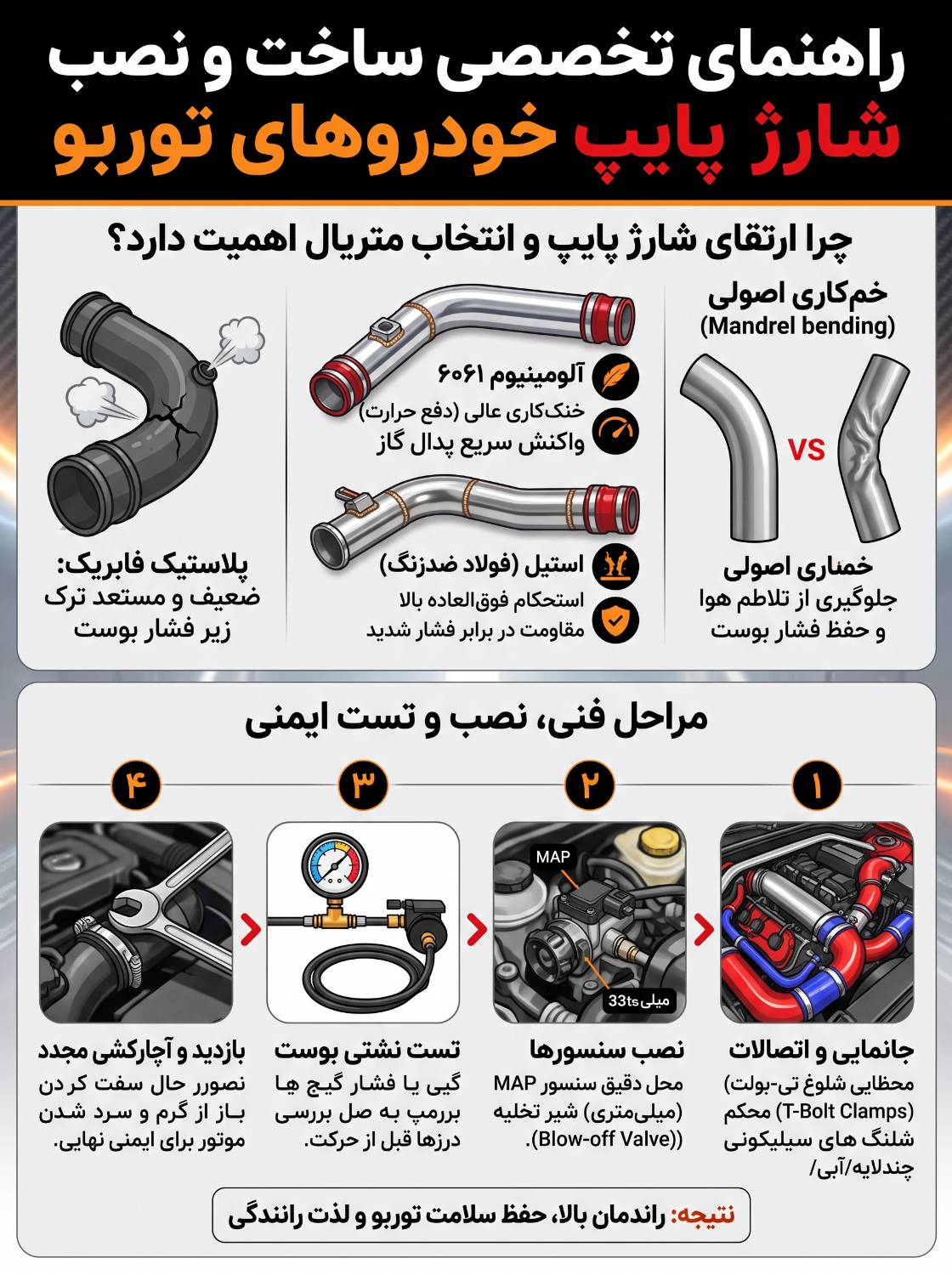

ساخت شارژ پایپ و نصب شارژ پایپ چگونه است؟

چرا انتخاب متریال در ساخت شارژ پایپ و نصب شارژ پایپ اهمیت دارد؟

پیش از آنکه وارد فاز عملیاتی شویم، باید به نکات مختلفی توجه داشته باشیم. برای مثال باید توجه نمایید که مقاومت لوله در برابر فشار باد و دمای بالای محیط موتور، به نوع آلیاژ انتخاب شده بستگی دارد. در فرآیند ساخت شارژ پایپ و نصب شارژ پایپ، معمولاً از آلومینیوم سری 6061 یا فولاد ضدزنگ (استیل) استفاده می شود. آلومینیوم به دلیل وزن بسیار سبک و قابلیت دفع حرارت بالا، انتخابی ایده آل برای خودروهای مسابقه ای است.

از سوی دیگر، فولاد ضدزنگ استحکام ساختاری بیشتری دارد اما وزن آن بالاتر است. انتخاب متریال مناسب در ساخت شارژ پایپ و نصب شارژ پایپ نه تنها بر وزن نهایی خودرو تاثیرگذار است، بلکه می تواند واکنش توربوشارژر به پدال گاز را نیز تغییر دهد. لوله هایی با سطح داخلی صیقلی، افت فشار کمتری را ایجاد می کنند که نتیجه آن دسترسی سریع تر به فشار بوست مطلوب است.

اصول مهندسی در طراحی و ساخت شارژ پایپ و نصب شارژ پایپ

یکی از بزرگ ترین اشتباهات در پروژه های آماتور، نادیده گرفتن دینامیک سیالات در مسیر انتقال هوا است. ساخت شارژ پایپ و نصب شارژ پایپ باید به گونه ای انجام شود که مسیر هوا مستقیم باشد و زوایای تند به حداقل برسند. هرگونه زاویه غیرمنطقی یا جوشکاری نامناسب در سطح داخلی لوله، باعث ایجاد تلاطم (Turbulence) در جریان هوا می شود.

این تلاطم نه تنها باعث کاهش جریان هوای ورودی به موتور می گردد، بلکه می تواند دمای هوای ورودی را نیز به دلیل اصطکاک افزایش دهد. در مراحل ساخت شارژ پایپ و نصب شارژ پایپ، متخصصان از دستگاه های مندرل بندر (Mandrel Bender) استفاده می کنند تا خم های لوله را بدون تغییر قطر داخلی انجام دهند. این دقت در خم کاری، تضمین کننده جریانی یکنواخت و پیوسته است که برای سلامت توربوشارژر و افزایش اسب بخار موتور حیاتی محسوب می شود.

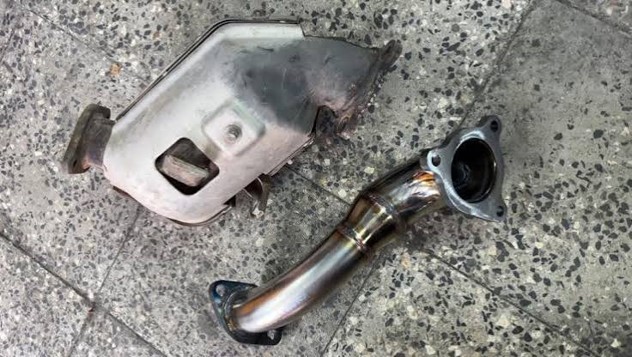

نمای نزدیک پایپ

مراحل فنی در ساخت شارژ پایپ و نصب شارژ پایپ

پس از اتمام پروسه ساخت، نوبت به مرحله حساس نصب می رسد. ساخت شارژ پایپ و نصب شارژ پایپ باید با در نظر گرفتن فضای محدود در محفظه موتور انجام شود. در هنگام نصب، اتصالات باید به دقت آب بندی شوند. استفاده از شلنگ های سیلیکونی چندلایه و بست های فلزی تی-بولت (T-Bolt Clamps) استاندارد طلایی این کار است. بست های معمولی ممکن است در فشارهای بالا تحت عنوان «شلیک شلنگ» از جای خود خارج شوند که منجر به افت ناگهانی توان موتور و ورود هوای غیرسنجیده به سیستم می شود.

در حین ساخت شارژ پایپ و نصب شارژ پایپ، باید مکان دقیق سنسورها مانند سنسور MAP یا محل های تعبیه شیر تخلیه (Blow-off Valve) با دقت میلی متری محاسبه شود تا هیچ گونه نشتی فشاری رخ ندهد. یک سیستم اینتیک که به درستی نصب شده باشد، نه تنها صدای توربوی جذاب تری تولید می کند، بلکه ریسک خرابی توربو را نیز به شدت کاهش می دهد.

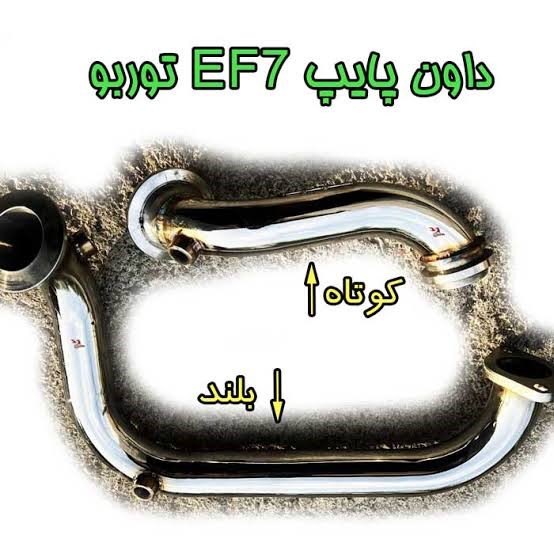

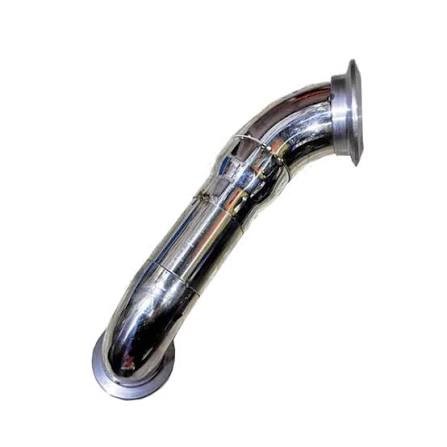

دو نمونه از انواع پایپ

نکات ایمنی و تست پس از ساخت شارژ پایپ و نصب شارژ پایپ

هرگز نباید پس از پایان مراحل ساخت شارژ پایپ و نصب شارژ پایپ، خودرو را بلافاصله تحت فشار حداکثری قرار داد. تست نشتی یا همان Boost Leak Test یکی از مراحل ضروری است.

• در این فرآیند، با وارد کردن هوای فشرده به سیستم، تمامی اتصالات بررسی می شوند تا اطمینان حاصل شود که هیچ خلل و فرجی در مسیر وجود ندارد.
• بسیاری از متخصصانی که در زمینه ساخت شارژ پایپ و نصب شارژ پایپ فعالیت دارند، توصیه می کنند که پس از نصب اولیه و پیمودن مسافت کوتاه، تمامی بست ها مجدداً چک شوند.
• تغییرات دمایی در محفظه موتور باعث انبساط و انقباض قطعات شده و ممکن است نیاز به آچارکشی مجدد باشد. این توجه به جزئیات همان چیزی است که مرز بین یک نصب حرفه ای و یک پروژه پرخطر را مشخص می کند.

نتیجه گیری

سرمایه گذاری روی قطعات باکیفیت و مهندسی دقیق در سیستم هوای ورودی، مستقیماً به سلامت موتور شما منجر می شود. همان طور که بررسی شد، ساخت شارژ پایپ و نصب شارژ پایپ تنها یک فعالیت مکانیکی ساده نیست، بلکه آمیزه ای از هنر جوشکاری، دانش دینامیک سیالات و شناخت دقیق نیازهای موتور است. اگر تصمیم به ارتقای خودروی توربوی خود دارید، حتماً از کیت های آماده استاندارد یا خدمات مراکز تیونینگ معتبر استفاده کنید تا از دقت جوشکاری و کیفیت قطعات مطمئن باشید.

در نهایت، هدف از ساخت شارژ پایپ و نصب شارژ پایپ دستیابی به راندمانی بهتر و لذت رانندگی بیشتر است؛ هدفی که تنها با رعایت استانداردهای فنی و صبر در حین انجام پروژه محقق خواهد شد.
